Els aerogeneradors són una de les peces clau del nou sistema energètic. Són màquines altament sofisticades capaces de captar energia, convertir-la en electricitat i adaptar-la en temps real a les necessitats de la xarxa.
Parlar d’energia eòlica no és parlar només de pales, torres o generadors. És parlar d’aerodinàmica, control, electrònica de potència i integració elèctrica. També és parlar d’eficiència, seguretat, regulació i capacitat d’adaptació a un entorn variable com és el vent. Entendre com funciona un aerogenerador és, per tant, entendre una part essencial de la transició energètica actual.
Un aerogenerador transforma un recurs natural variable com el vent en energia elèctrica estable, controlada i útil per al sistema elèctric.
Punts clau per entendre’ls
- Capten l’energia cinètica del vent mitjançant pales amb perfil aerodinàmic.
- Transformen aquesta energia en moviment mecànic i, posteriorment, en electricitat.
- Regulen contínuament la seva posició i el seu funcionament per optimitzar el rendiment.
- Els convertidors electrònics són essencials per adaptar la producció a la xarxa.
- La producció real depèn tant de la màquina com del recurs eòlic disponible al lloc.

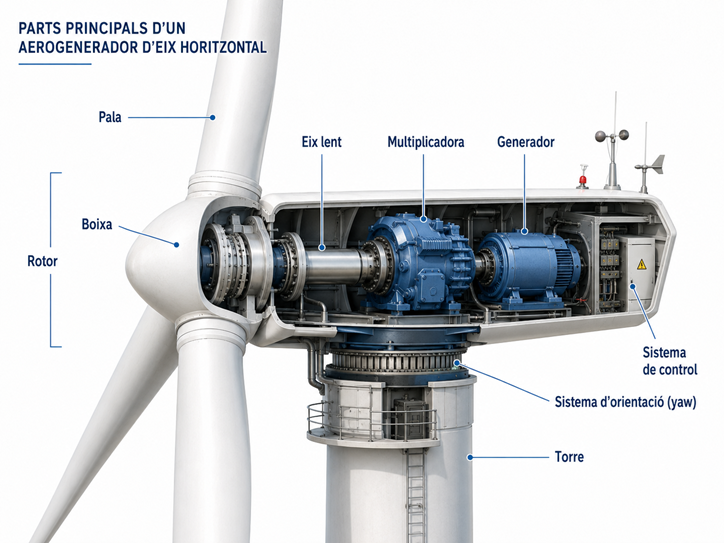

La constitució bàsica d’un aerogenerador
Un aerogenerador modern està format per diversos elements que treballen de manera coordinada. La part més visible és el rotor, integrat per les pales i la boixa central. Les pales són les encarregades de captar l’energia del vent, i el seu disseny determina en gran part l’eficiència global de la màquina.
El moviment del rotor es transmet a través d’un eix fins al sistema de generació. En funció de la tecnologia, aquest moviment pot passar per una multiplicadora o arribar directament al generador. Tot aquest conjunt acostuma a situar-se dins la gòndola, la carcassa ubicada a la part superior de la torre.
La torre té una funció essencial: elevar el rotor a una alçada on el vent acostuma a ser més estable i intens. A més, l’aerogenerador incorpora sensors, sistemes de frenada, motors d’orientació, equips de control i electrònica de potència, tots ells imprescindibles per a una operació segura i eficient.

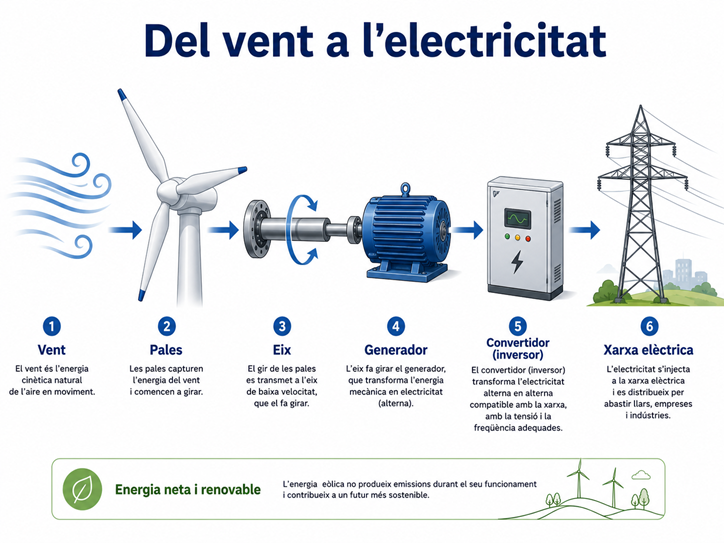

Com transforma el vent en electricitat
El funcionament general d’un aerogenerador es pot resumir en una seqüència clara: el vent incideix sobre les pales, el rotor gira, aquest moviment es transmet al generador i el generador produeix electricitat. Ara bé, darrere d’aquest procés hi ha un comportament físic i tècnic més ric del que pot semblar a primer cop d’ull.
Les pales no es limiten a “ser empeses” pel vent. El seu perfil està dissenyat per generar una diferència de pressió entre les dues cares, de manera similar al funcionament d’una ala. Aquest efecte crea una força aerodinàmica que fa girar el rotor i permet captar energia amb molta més eficiència que si es tractés només d’un moviment per simple empenta.
Aquesta energia captada es converteix primer en energia mecànica de rotació. Després, el generador transforma aquest moviment en energia elèctrica. En els models actuals, aquesta electricitat acostuma a passar per sistemes d’electrònica de potència abans d’injectar-se a la xarxa, per tal d’assegurar que arriba amb les condicions adequades de tensió, freqüència i qualitat.
La importància de la regulació i el control
Un aerogenerador no funciona de manera rígida. Ha d’adaptar-se constantment a un recurs que canvia, tant en intensitat com en direcció. Per això incorpora sistemes de control que decideixen com s’ha d’orientar, a quina velocitat ha de girar i quina energia ha de captar en cada moment.

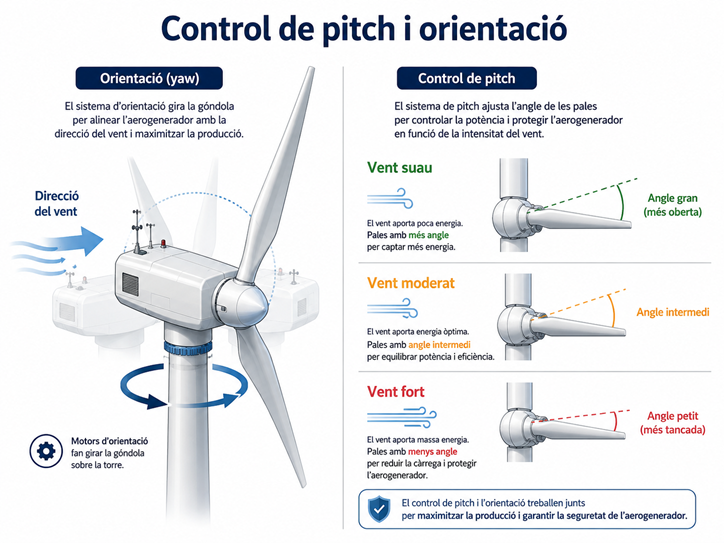

Orientació de la gòndola
Com que el vent no bufa sempre en la mateixa direcció, la gòndola ha de girar per mantenir el rotor correctament encarat. Aquest procés d’orientació permet aprofitar millor el recurs i reduir esforços mecànics indesitjats sobre l’estructura.
Control de l’angle de les pales
Un altre sistema essencial és el control de pitch, que ajusta l’angle de les pales. Quan el vent és moderat, aquest control busca la posició més eficient per maximitzar la captació. Quan el vent és molt fort, en canvi, modifica l’angle per reduir la càrrega aerodinàmica i protegir la màquina.
Aquest punt és fonamental perquè un aerogenerador no pot captar indefinidament més energia a mesura que augmenta la velocitat del vent. A partir d’un cert nivell, cal limitar la potència per preservar la integritat mecànica i elèctrica del sistema.

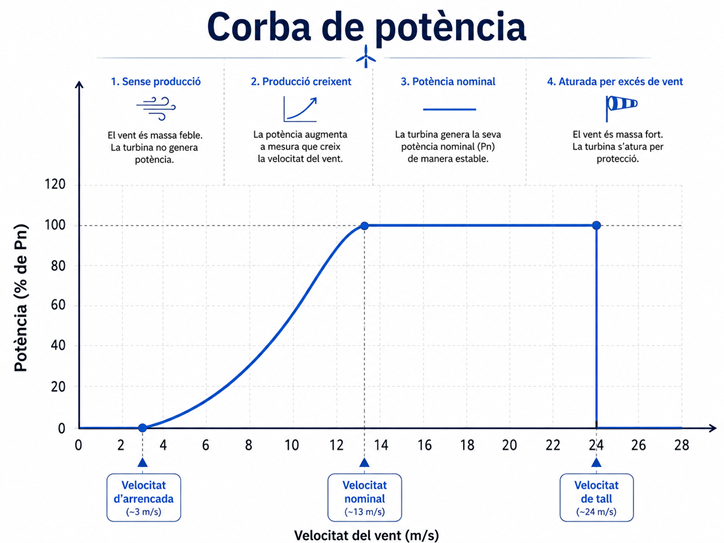

Corba de potència i règim de funcionament
Per entendre el comportament real d’un aerogenerador, és molt útil fixar-se en la seva corba de potència. Aquesta corba relaciona la velocitat del vent amb la potència elèctrica que la màquina pot lliurar.
Quan el vent és massa baix, l’aerogenerador no genera. A partir d’una determinada velocitat, comença a produir electricitat. Després, la potència augmenta progressivament fins arribar al valor nominal. A partir d’aquest punt, el sistema de control regula el funcionament per mantenir-se dins dels límits previstos. Si el vent és excessiu, la màquina s’atura per seguretat.
Això vol dir que la potència nominal, per si sola, no explica la producció anual real. El que realment importa és com encaixa el comportament de l’aerogenerador amb el règim de vents de l’emplaçament on s’instal·la.
Tipus d’aerogeneradors
Els aerogeneradors es poden classificar de moltes maneres, però una de les més útils és segons la seva arquitectura elèctrica i el tipus d’acoblament amb la xarxa.
Models de velocitat fixa
Els sistemes de velocitat fixa van ser habituals en etapes anteriors del desenvolupament eòlic. Són tecnologies més simples, però amb menys capacitat d’adaptació al vent i menys flexibilitat en l’operació elèctrica.
Models de velocitat variable
Els aerogeneradors de velocitat variable són avui els més estesos. Permeten ajustar millor la velocitat de gir a les condicions del recurs, maximitzar la captació energètica i reduir esforços mecànics. Aquesta flexibilitat també afavoreix una integració més avançada amb la xarxa elèctrica.

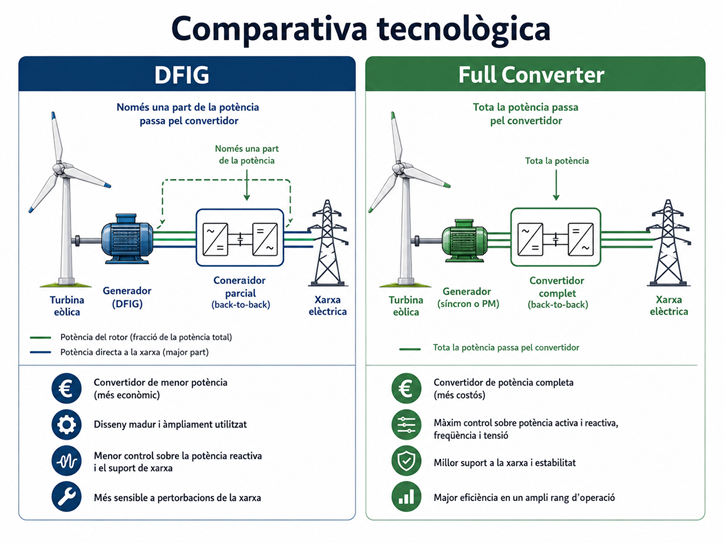

DFIG i full converter
Dues de les configuracions més conegudes són la tecnologia DFIG i la tecnologia full converter. En la primera, només una part de la potència passa per l’electrònica de potència, mentre que en la segona tota l’energia generada és tractada pel convertidor abans d’arribar a la xarxa.
Això fa que el sistema full converter ofereixi un desacoblament més gran i un control molt complet, mentre que el DFIG ha estat durant anys una solució molt competitiva per combinar flexibilitat i eficiència. Són dues maneres diferents d’aconseguir una mateixa finalitat: adaptar la generació eòlica a les exigències del sistema elèctric modern.
El paper dels inversors i dels convertidors
Quan es parla d’inversors en aerogeneradors, sovint es fa referència de manera general al conjunt de l’electrònica de potència. Aquests equips són essencials perquè la producció del generador no sempre surt amb les característiques exactes que necessita la xarxa.
Els convertidors permeten adaptar tensió, freqüència i comportament elèctric. També fan possible una regulació molt més fina de la potència activa i reactiva, milloren la qualitat del senyal i contribueixen al compliment dels requisits tècnics exigits pels operadors de xarxa.
Regulació de potència activa i reactiva
Els aerogeneradors actuals no només es valoren per la seva capacitat de generar energia, sinó també per la seva capacitat de comportar-se correctament dins de la xarxa. Això implica distingir entre potència activa i potència reactiva.
La potència activa és la que representa l’energia útil lliurada al sistema. És la que habitualment s’associa a la producció elèctrica. La potència reactiva, en canvi, és essencial per al control de tensió i per a l’estabilitat global del sistema elèctric.
Gràcies a l’electrònica de potència, molts aerogeneradors poden injectar o absorbir potència reactiva dins de certs marges. Això els permet tenir un paper més actiu en l’operació de la xarxa i no limitar-se a ser fonts de generació passiva.
Com responen davant fallades o curtcircuits
Quan hi ha una incidència a la xarxa, com una caiguda de tensió o un curtcircuit, el comportament de l’aerogenerador depèn molt de la seva arquitectura. Les tecnologies més modernes, especialment aquelles amb convertidors, tenen una capacitat superior per controlar la seva resposta i adaptar-se a la situació.
Això és especialment rellevant perquè avui no n’hi ha prou que una instal·lació renovable es desconnecti davant qualsevol pertorbació. Cada vegada és més important que pugui mantenir-se connectada durant un cert temps i contribuir al suport del sistema mentre la incidència es resol.

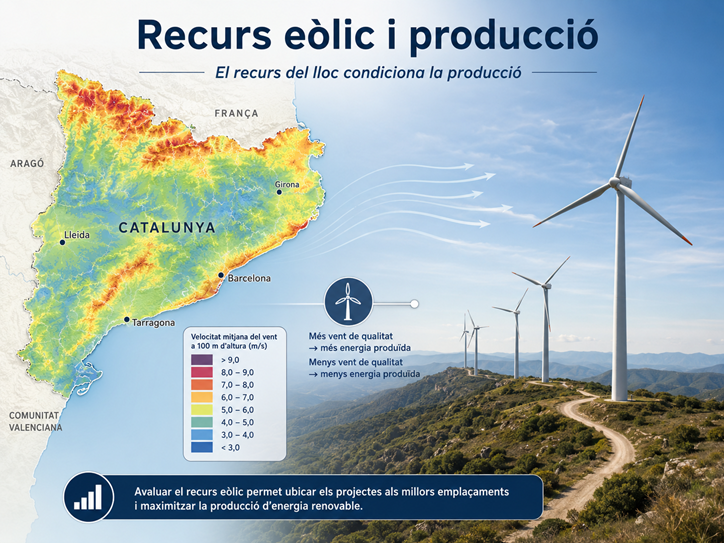

Estimació de la producció: més enllà de la potència nominal
Un dels punts més importants en qualsevol projecte eòlic és entendre que la producció real no depèn només de la mida o de la potència nominal de l’aerogenerador. Depèn sobretot del recurs eòlic disponible a l’emplaçament.
Per estimar la producció cal conèixer la distribució del vent al llarg de l’any, la corba de potència del model, l’alçada del rotor, la rugositat del terreny, la turbulència i les diferents pèrdues operatives. És a dir, la producció no és només una qüestió de màquina, sinó també de context.
Aquest és un dels motius pels quals dues màquines semblants poden oferir resultats molt diferents segons el lloc on s’instal·lin. La qualitat del recurs és tan important com la tecnologia utilitzada.
Alguns casos pràctics útils per entendre’ls millor
Aerogenerador com a generador i no com a simple màquina rotativa
Des del punt de vista elèctric, és útil recordar que una màquina rotativa pot funcionar tant com a motor com com a generador. En l’aerogenerador, el flux d’energia parteix del moviment del vent i acaba convertit en electricitat, fet que permet entendre millor la lògica del sistema de conversió.
La diferència entre DFIG i full converter
Comparar aquestes dues arquitectures ajuda molt a entendre l’evolució tecnològica del sector. El DFIG representa una solució intermèdia, molt eficient i àmpliament utilitzada. El full converter, en canvi, accentua la capacitat de control i el desacoblament elèctric. Totes dues mostren com l’eòlica moderna ha anat molt més enllà del simple concepte de generador accionat pel vent.
El paral·lelisme amb altres renovables
Com passa amb altres tecnologies renovables, l’energia eòlica depèn de la qualitat i la disponibilitat del recurs natural. La diferència és que aquí el recurs és el vent, i això condiciona tant el disseny de la màquina com la manera d’estimar-ne la producció, controlar-ne el funcionament i integrar-la dins del sistema elèctric.
Conclusió
Els aerogeneradors són una combinació molt avançada de captació aerodinàmica, conversió mecànica, generació elèctrica i control intel·ligent. El seu valor no es troba només en la capacitat de produir electricitat a partir del vent, sinó també en la seva capacitat d’adaptar-se, regular-se i integrar-se dins d’un sistema elèctric cada vegada més exigent.
Entendre com estan constituïts, com regulen la seva operació, quins tipus existeixen i com s’estima la seva producció és fonamental per interpretar millor qualsevol projecte eòlic. I també per entendre per què aquesta tecnologia s’ha convertit en una de les grans bases del model energètic del futur.
Vols aprofundir-hi més?
Es pot anar molt més en detall en aspectes com la corba de potència, el control de pitch i yaw, les diferències entre DFIG i full converter o la manera com es calcula la producció anual d’un parc eòlic.
